Circular Conveyor Module is in spesjaal ûntworpen meganyske komponint of systeem dat primêr brûkt wurdt foar it realisearjen fan trochgeande sirkulêre, bôge-foarmige ferfier fan materialen, produkten of komponinten yn yndustriële automatisearring, fabrikaazje of logistykprosessen.
Circular Conveyor Module is in modulêr ûntworpen sirkulêr materiaaltransportsysteem dat trochgeande sirkulaasje, krekte posysjonearring en prosesyntegraasje fan items berikt fia in programmeerber sletten-lusspoar. It is de kearnkomponint fan fleksibele produksjelinen en automatisearre logistyksystemen.
Wat binne de struktuer en komposysje komponinten fan Circular Conveyor Module?
|
Komponint |
Funksje Beskriuwing |
|
Track systeem |

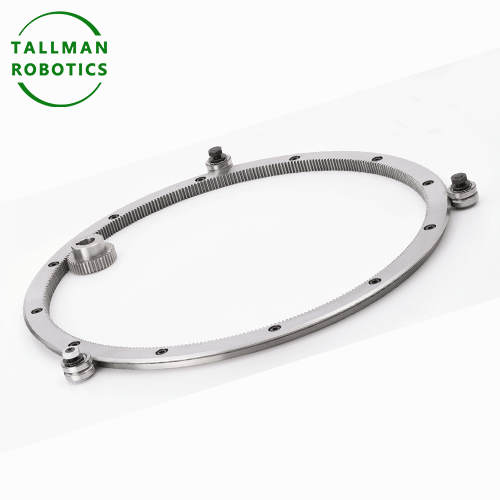

Precision machined aluminium alloy / roestfrij stiel sirkelfoarmige baan (diameter 0.5 - 10m) mei V-foarmige / platte riem gids ûntwerp |
|
Drive ienheid |
servomotor + planetêre fersnellingsbak (posysjonearringsnauwkeurigens ± 0.1mm), stypjende ferdielde oandriuwing as sintrale oandriuwing |
|
Oanpaste fixtures |
trays foar autosystemen, foarsjoen fan RFID-herkenningsmodules (konform mei ISO 15693-standert) as standert |
|
Control systeem |
stipet EtherCAT / PROFINET bus, yntegrearje PLC en motion control algoritmen |
|
Dielmeganisme |
cam indexer of direkte oandriuwing (DD motor), wurkstasjonStencils posisjoneringsnoyaktighet ± 0,05 graad |
|
Feiligens beskerming |
grating + needstop knop (PLd nivo feilichheid nivo), IP54 beskerming |
Wat binne de wichtichste prestaasjesparameters fan Circular Conveyor Module?
|
Parameter |
Ekonomysk |
Hege-prestaasjes |
Testing standert |
|
Maksimum lineêre snelheid |
1.2 m/s |
3.5 m/s |
ISO 18684 |
|
Positioning accuracy |
± 0,5 mm |
± 0,1 mm |
VDMA 2698 |
|
Maksimum lading |
15 kg/wurkstasjon |
50 kg / wurkplak |
ISO 12100 |
|
Fersnelling |
0.5 m/s ² |
2.5 m/s ² |
ANSI B20.1 |
|
Noise nivo |
Minder as of lyk oan 70 dB (A) |
Minder as of lyk oan 55 dB (A) |
ISO 4871 |
|
Repetitive posisjonearring accuracy |
± 0,2 mm |
± 0,05 mm |
DIN 862 |
Circular Conveyor Module berikt de transformaasje fan tradisjonele conveyor systemen yn fleksibele produksje kearnen troch modulêr ûntwerp, hege -precision beweging kontrôle, en yntelliginte yntegraasje. De kearnwearde dêrfan leit op dizze manier, romteoptimalisaasje: sirkulêre yndieling besparret mear dan 30% fan flierromte; Prosesyntegraasje: stipet multyprosesyntegraasje lykas welding / testen / montage; Fluch feroaring: Produkt switching tiid<5 minutes.
Hjir Op dizze pagina yntrodusearje wy searjes Circular Conveyor Lines, jo sille kategoryen, produksjefoto's, testfideo's as folgjend sjen:
|

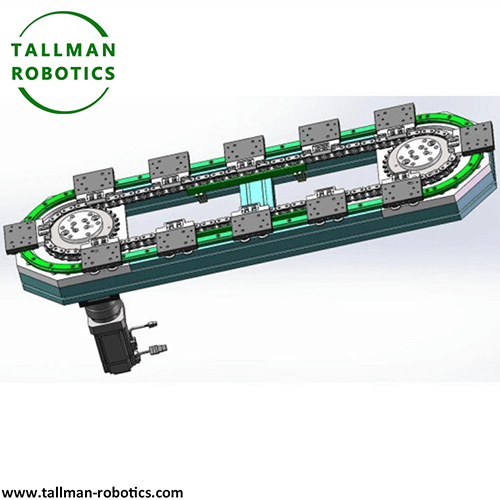

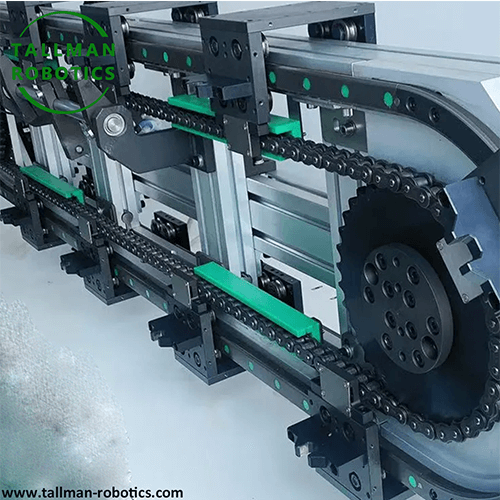

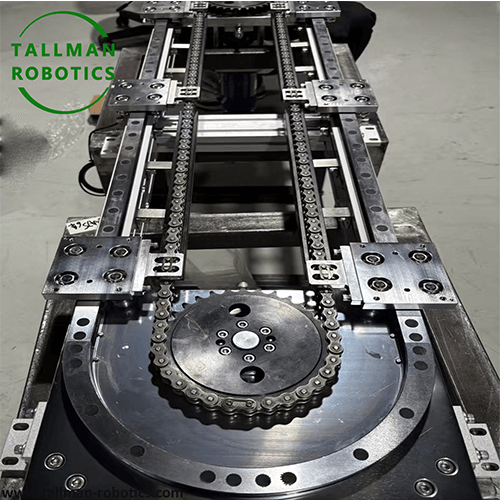

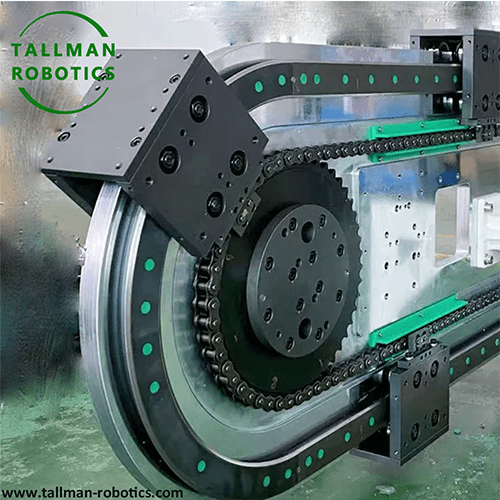

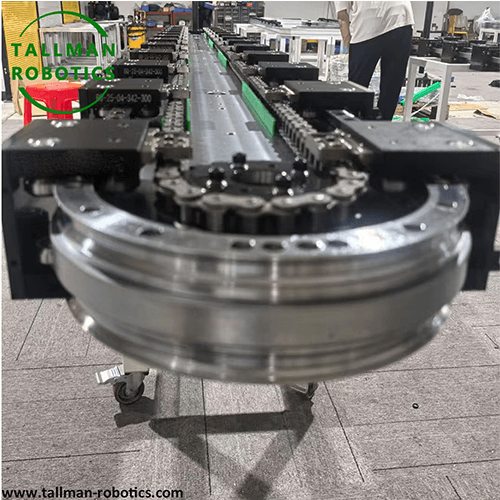

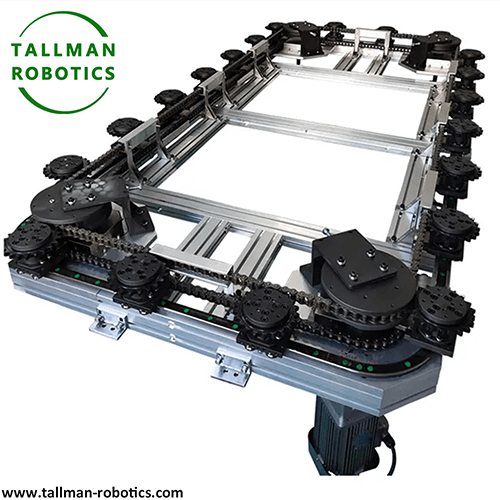

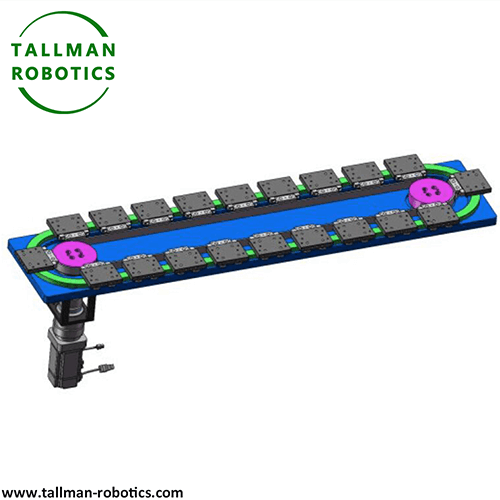

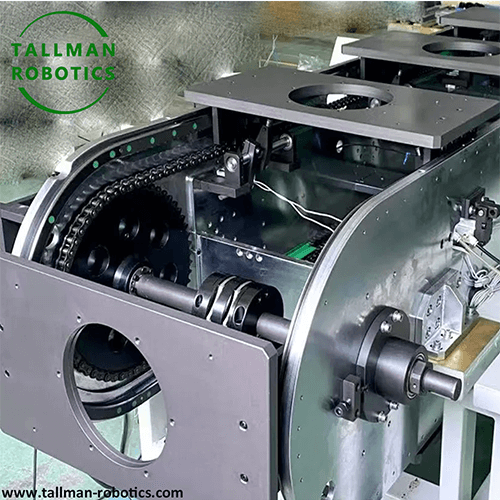

Chain Drive Circular Conveyor |
|
|
|
|
Riem Drive Circular Conveyor |
|
|
|
|
Rjochthoekich Circular Conveyor |
|
|
|
|
Oval Circular Conveyor |
|
|
|
|
Fertikale Circular Conveyor |
|
|
|
|
Dust Proof Circular Conveyor |
|
|
|
|
IP65 Waterproof Circular Conveyor |
|
|
|
|

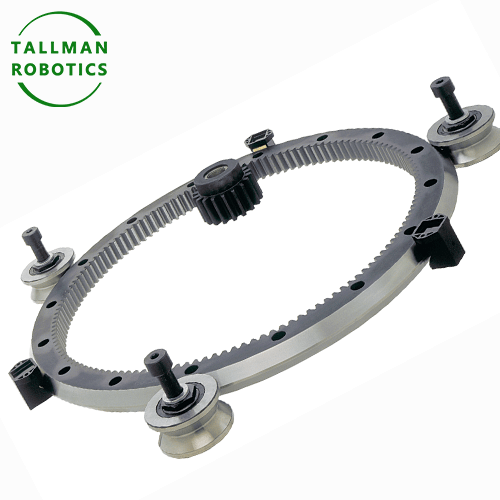

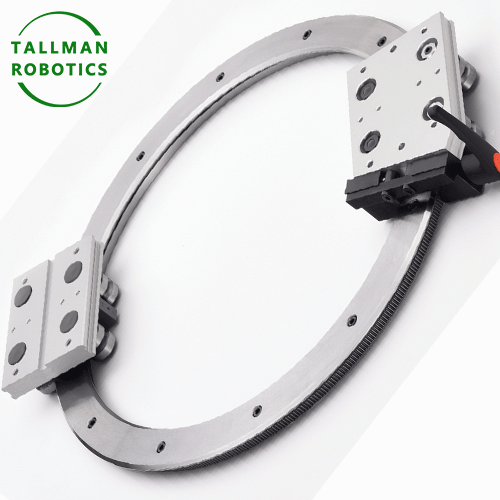

Ring Circular Conveyor System |
|
|
|
Jo binne ek wolkom om mear projekten te besjen of ús fideogalery te besykjen troch Youtube: https://www.youtube.com/@tallmanrobotics
Ferpakking en levering foar sirkulêre transportsystemen:
Wat binne de kearnfunksjes fan Circular Conveyor Module?
|
Kromme Paad Design |
Oars as lineêre transportbanden foar rjochte ferfier, is de struktuer fan 'e sirkulêre transportmodule spesifyk ûntworpen foar bûgde, semi-sirkulêre of sirkelfoarmige paden, wêrtroch naadleaze materiaal draaien, sirkelfoarmige stream of sirkelfoarmige gearstallingsprosessen mooglik binne. |
|
Modulêre konstruksje |
It bestiet meastentiids yn 'e foarm fan prefabrike modules (lykas bûgde cunewalde seksjes, driuwfear ienheden, stipe struktueren, ensfh), dy't kin wurde fleksibel kombinearre, útwreide, of ferbûn mei lineêre cunewalde te bouwen oanpaste materiaal handling systemen. |
|
Wiid tapassing senario |
Geskikt foar senario's dy't repetitive ferfier nedich binne, lykas automatisearre montagestasjons (ferfier fan dielen nei meardere wurkstasjons), ferpakkingsproduksjelinen (rotearjende produkten foar etikettering of ynfoljen), bufferopslachgebieten (materiaalsirkulaasje wachtet op de folgjende stap fan ferwurking), ensfh. |
|
Ferskate rydmetoaden |
Ofhinklik fan 'e loadkapasiteit, snelheidseasken, en materiaaltype (lykas ljochte dielen, swiere komponinten, as kwetsbere items), kinne riemaandrijving (syngroane riem, platte riem), trommelferfier, kettingdriuw, en sels magnetyske oandriuwing brûkt wurde. |
Yn technyske dokumintaasje kin it ek oantsjut wurde as in "sirkulêre transportseksje," "bôge-foarmige transportmodule," of "rotearjende transportmodule," ôfhinklik fan ûntwerpdetails of yndustrykonvenanten. Yn 'e takomst, mei de populariteit fan koöperative robots en 5G edge computing, sil Circular Conveyor Module evoluearje nei de rjochting fan autonome beslútfoarming- en sels rekonfiguraasje yndieling, en wurde it arterynetwurk fan yntelliginte fabriken. By it selektearjen is it wichtich om te fokusjen op it balansearjen fan 'e trijehoeksrelaasje fan' e ladingsnelheidsnoaktigens.
