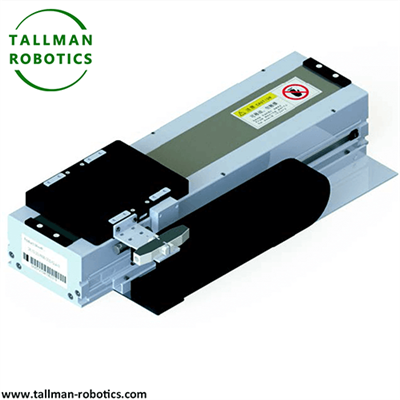

Lineêre syngroane motor

Stator (ek wol primêr neamd)

It is normaal in fêste rjochthoekige komponint mei trije-fasewindingen ferdield op it oerflak (lykas de statorwikkeling fan in rotearjende syngroane motor). As in wikselstroom wurdt tapast, it genereart in reizgjende golf magnetysk fjild (in magnetysk fjild dat beweecht lâns de lingterjochting fan de stator).

Primêr / Stator:

Meastal is it in armature winding dy't generearret in reizgjende wave magnetysk fjild of pulsating magnetysk fjild doe't AC macht wurdt tapast.

De slingerfoarm kin ferdield wurde yn:

Ferdield winding (lykas de ynset fan in draaiende motor).

Sintrale wikkeling (ferfâldige fabrikaazje, mar mei signifikante drukfluktuaasjes).

Rotor (ek wol sekundêr neamd)

It is in beweechber diel wêrfan de kearn in permaninte magneet array is (as supergeleidende magneet, excitaasjewinding) dy't in konstant magnetysk fjild genereart. As it magnetyske fjild fan 'e reizgjende welle fan' e stator beweecht, komt it magnetyske fjild fan 'e rotor ynteraksje mei it magnetyske fjild fan' e reizgjende welle (ôfwizing fan deselde polariteit, oanlûking fan 'e tsjinoerstelde polariteit), generearret syngroane elektromagnetyske krêft, dy't de rotor driuwt om synchroon te bewegen mei it magnetyske fjild.

Haadfunksje: De bewegingssnelheid fan 'e rotor is strikt syngronisearre mei de snelheid fan' e stator dy't magnetysk fjild reizget (syngronisaasjesnelheid =magnetyske fjildbewegingssnelheid), fandêr de namme "syngronisaasje".

Sekundêr/Mover:

Sekundêre permaninte magneet: gearstald út wikseljende arranzjeminten fan permaninte magneten (lykas neodymium izeren boron), mei hege magnetyske fjildsterkte en effisjinsje (gewoan brûkt yn presysapplikaasjes).

Sekundêre ynduksjeplaat: gearstald út magnetyske geleidende materialen (lykas izeren kearn) of konduktive platen (aluminium / koper), mei lege kosten, mar lege effisjinsje (lykas lineêre ynduksjemotors).

Stipe en begelieding systeem

Lineêre gidsrails, luchtlager as magnetyske levitaasje soargje foar glêde beweging fan 'e rotor.

Posysjesensor (opsjoneel)

Roosterliniaal, magnetysk roasterliniaal of Hall-sensor, brûkt foar sletten-luskontrôle.

Type

Core driuwende prinsipe

Faasje / krektens

Kosten

Typysk senario

Lineêre synchrone motor (LSM)

Syngroane aksje fan reizgjend golf magnetysk fjild en permaninte magneet

High speed (>10m/s), hege presyzje (mikrometernivo)

Heech

Maglev trein, precision masine ark

Lineêre Asynchronous Motor (LIM)

Induced Eddy Current Force yn Conductive Secondary troch Travelling Wave Magnetic Field

Medium oant hege snelheid, Medium Precision

Leech

Transportband, lift

Lineêre direkte stroommotor (LDM)

Ynteraksje tusken permanint magnetysk fjild en armaturestrom

Lege snelheid, medium presyzje

Lyts

Middelgrutte-automatisearringsapparatuer

1

Rail Transit en hege snelheid ferfier

Maglev trein

Dit is ien fan 'e meast represintative applikaasjes fan LSM. Bygelyks, Shanghai Maglev treinen en Japan Superconducting Maglev (L0 rige) generearje reizgjende magnetyske fjilden troch stators (lange stator windings lein op it spoar), dy't ynteraksje mei de magnetyske fjilden fan de bewegende eleminten (permaninte magneet arrays) oan 'e ûnderkant fan' e trein, direkt generearje lineêre thrust en it berikken fan trein suspension (sûnder tsjil rail kontakt). De snelheid kin mear as 400 km / h berikke, en it rint soepel mei leech lûd.

Urban Rail Transit Auxiliary System

Diellike subway- of light rail-seksjes, lykas fleanfjildsystemen foar rappe transit, brûke LSM om traksje op koarte ôfstân te berikken mei hege-snelheid en de effisjinsje fan ferfier te ferbetterjen.

2

Precision fabryk en hege-masjine-ark

Hege snelheid presys Machtigingsformulier apparatuer

Yn senario's lykas semiconductor wafer cutting, optyske komponinten ferwurkjen, en presys skimmel manufacturing, LSM wurdt brûkt om oandriuwing masine ark workbenches of cutting ark, it realisearjen fan mikro - of sels nano nivo posysjonearring krektens en hege fersnelling (lykas 10g of mear), foldogge oan de easken fan hege{{} en hege ferwurking{3}.

Elektroanyske produksje yndustry

De wire bonding platfoarm fan chip ferpakking apparatuer en it mobile meganisme fan PCB board ynspeksje apparatuer fertrouwe op de flugge reaksje en posisjonearring krektens fan LSM te ferbetterjen produksje effisjinsje en produkt opbringst.

Logistyk en automatysk sortearjen

Hege snelheid sortearring systeem

Yn e-commerce warehousing en ekspredistribúsjesintra kinne LSM-oandreaune ûnôfhinklike sliders mei hege snelheden lâns it spoar (oant 5m/s of mear), it berikken fan rappe sortearring fan guod (lykas it ferwurkjen fan tsientûzenen pakketten per oere) troch sekuer te kontrolearjen fan de startstop en it draaien fan elke slider.

3

Intelligent opslach en ôfhanneling

Yn it automatisearre trije-dimensjonale pakhús nimt it horizontale/fertikale oandriuwmeganisme fan 'e stapelkraan LSM oan om de meganyske transmissieklaring te ferleegjen, de snelheid en posisjonearringsnaaktichheid fan guod opslach en opheljen te ferbetterjen.

4

Aerospace en Simulaasje Testen

Flight / Aerospace Simulator

It LSM-oandreaune lineêre bewegingsplatfoarm wurdt brûkt om dynamyske senario's te simulearjen lykas fersnelling, dûken en gewichtleazens fan fleantugen. It kin soargje foar hege strekking en flugge antwurd (yn millisekonden), reproducing echte flecht betingsten.

Wind tunnel test helpapparatuer

Yn 'e aerodynamyske prestaasjestesten fan fleantugen kontroleart LSM it lineêre bewegingstrajekt fan it model om de luchtstreameffekten sekuer te simulearjen op ferskate snelheden.

5

Medyske en hege-apparatuer

Medyske imaging apparatuer

De bed drive meganisme foar magnetyske resonânsje imaging (MRI) en CT skennen brûkt LSM te berikken millimeter nivo presys posisjonearring fan pasjinten en ferminderjen skennen flaters; It bestralingsboarne mobyl systeem fan radiotherapy-apparatuer soarget foar hege-presisjonskontrôle fan 'e stralingsbestralingsposysje fia LSM.

Rehabilitaasje apparatuer

It limb-traksjemeganisme fan hege-rehabilitaasjerobots brûkt de glêde stuwkracht en sekuere snelheidskontrôle fan LSM om pasjinten te helpen by looptraining en oare rehabilitaasjebewegingen.

6

Undersyk en spesjale apparatuer

Material Science Experiment

LSM kin stabile laden krêft en krekte ferpleatsing kontrôle foar materiaal tensile / kompresje test apparatuer ûnder hege temperatuer en hege druk omjouwings, en krije materiaal meganyske prestaasjes gegevens.

Particle Accelerator

De dieltsje beam lineêre fersnelling seksje fan guon accelerators brûkt de elektromagnetyske struktuer fan LSM prinsipe te kontrolearjen de beweging trajekt en snelheid fan dieltsjes.
