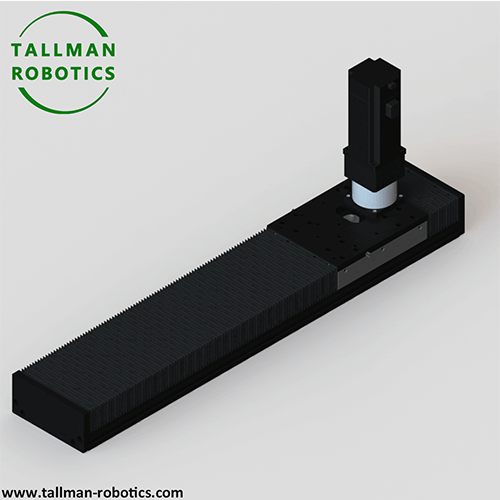

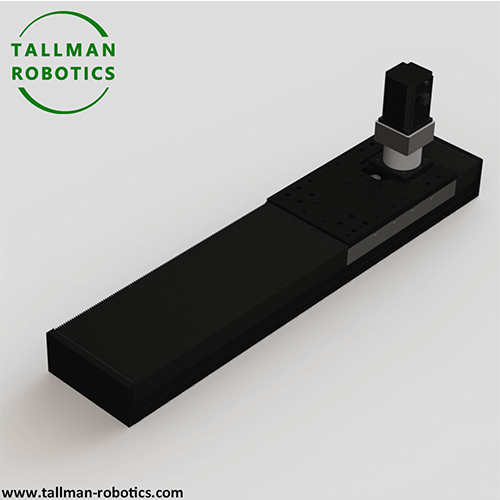

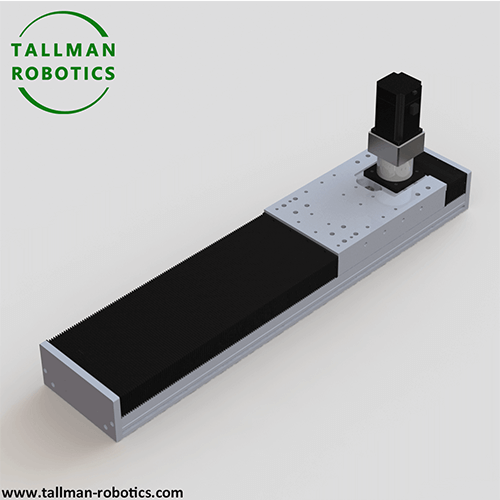

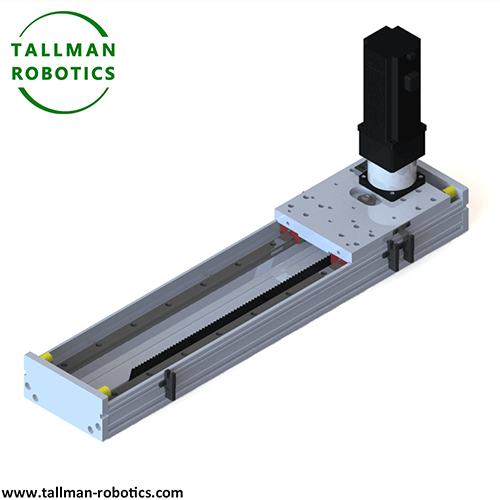

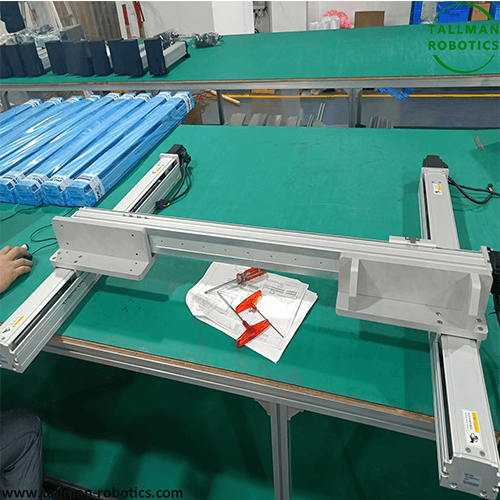

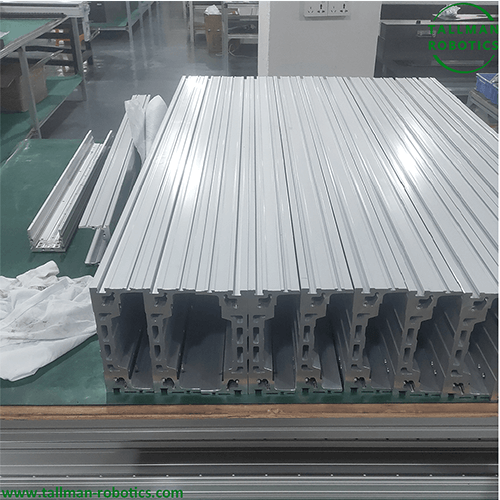

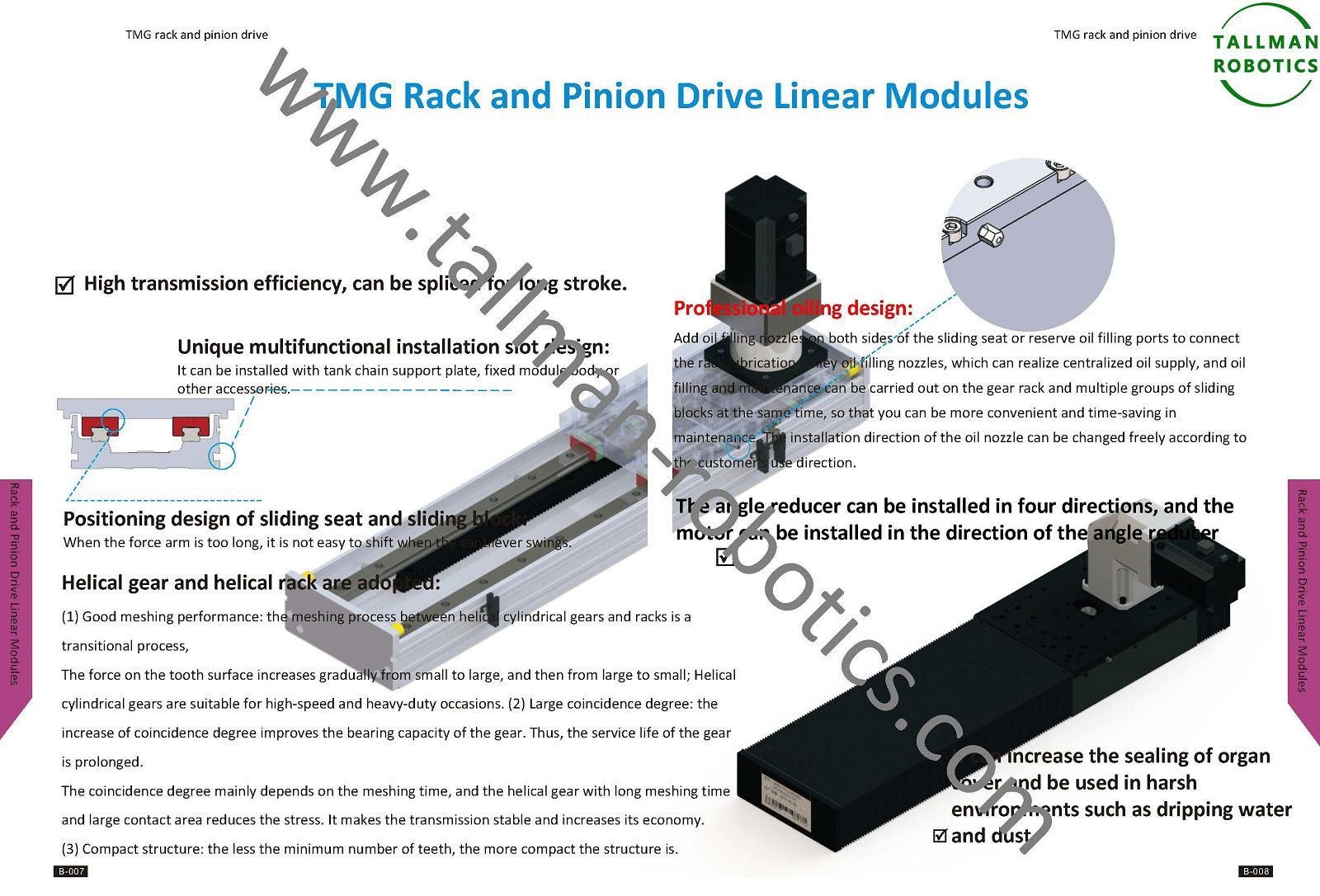

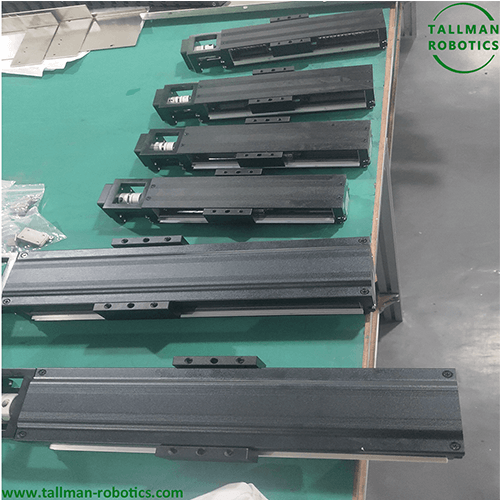

Lineêre Rack en Pinion Drive

Rack

Meastal in rjochthoekige stive komponint mei unifoarm ferdield tosken oan 'e kant (oerienkomt mei de gear tosk profyl), it kin fêst ynstallearre of brûkt wurde as in bewegend diel.

De materialen binne meast heech-sterkte stiel (lykas 45 grade stiel en alloy stiel), en it oerflak wurdt quenched te ferbetterjen wear ferset. Yn guon senario's wurde roestfrij stiel as technykplestik brûkt (foar easken foar ljochte lading en korrosjebestriding).

Pinion gear

In lyts gear dy't yn 'e toskprofyl fan in rek is, is meastentiids ferbûn mei de útgongsas fan in oandriuwmotor (lykas in servomotor of stappenmotor), en driuwt it rek om te bewegen (of lâns it rek sels) troch rotaasje.

It ûntwerp fan it toskprofyl moat oerienkomme mei it rek (lykas rjochte tosken en spiraalfoarmige tosken), en spiraalfoarmige tosken kinne oerdracht-ynfloed ferminderje en glêdens ferbetterje.

Auxiliary komponinten

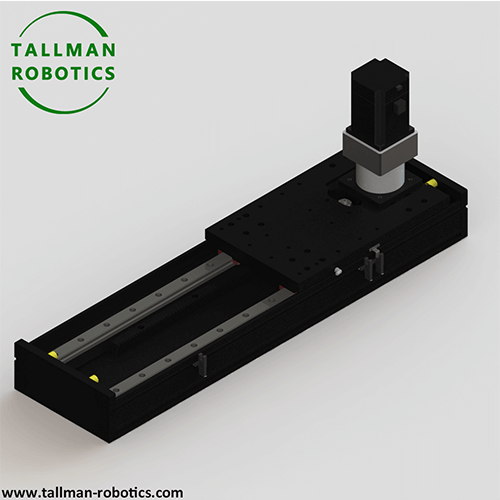

Begeliedende meganisme (lykas lineêre gids rail, slider): soarget foar de rjochtheid fan beweging en ferleget de radiale lading op it rek / gear.

Drive ienheid: motor en reduksje apparaat (as snelheid of koppel moat wurde oanpast).

Lubrication systeem: grease of lubricating oalje te ferminderjen wear op it mating oerflak

Wurkprinsipe

As de motor de pinion driuwt om te draaien, passe de tosken fan 'e pinion mei de tosken fan' e rack, omsette de rotaasjebeweging yn lineêre beweging fan 'e rack (as de rack is fêstmakke, beweecht it pinion yn in rjochte line lâns de rack).

De bewegingsrjochting wurdt bepaald troch de rjochting fan de gearrotaasje, en de snelheid is besibbe oan de gearsnelheid en it oantal tosken/tandpitch fan it gear (lineêre snelheid=fersnellingssnelheid x toandpitch).

Skaaimerken

Rack en Pinion Drive

Ball Screw

Syngroane riem

Lineêre motor

Maksimum reis

Unbeheind

Minder as of gelyk oan 6 meter

Minder as of gelyk oan 20 meter

Minder as of gelyk oan 10 meter

Maksimum snelheid

10 m/s

2 m/s

5 m/s

20 m/s

Positioning accuracy

± 0.02~0.5 mm

± 0.005~0.05 mm

± 0.1~1 mm

± 0.001~0.01 mm

Laadkapasiteit

Ultra heech (tonnivo)

heech (minder as of lyk oan 5 ton),

medium (minder as of lyk oan 200 kg),

leech (minder as of lyk oan 100 kg)

Ûnderhâld kosten

Leech

medium

Leech

heech

Lange stroke kapasiteit

It rek kin útwreide wurde troch splicing, maklik berikke lineêre beweging fan ferskate meters oant tsientallen meters, sûnder lingte beheinings fan oerdracht metoaden lykas bal screws.

Hege lading en rigidity

It kontaktgebiet fan it meshing oerflak is grut, by steat om te wjerstean hege radiale / axial loads, mei goede oerdracht rigidity, geskikt foar swiere -plicht senario.

Faasje foardiel

It kin berikke hege lineêre snelheden (meastal 0.1-5m / s, guon modellen kinne berikke 10m / s of mear) en reagearje fluch.

Ienfâldige struktuer

pear komponinten, lege ûnderhâld kosten, sterke tolerânsje foar miljeu faktoaren lykas stof en temperatuer.

Yndustriële automatisearring

Machine tool worktable beweging, truss robot handling.

Logistics warehousing

horizontale / fertikale beweging fan Stacker kranen, sortearjen line ferfier.

Bouwmasines

gebou liften, poarte iepening en sluten apparaten.

Automotive fjild

transplantaasjemeganisme en stjoersysteem foar produksjelinen foar auto's (guon modellen).

Model No

TMG170CM

TMG170CR

Motor Power (W)

750

Repeatabiliteit (mm)

±0.01/±0.02

Gear Teeth

32

Gear Pitch

5

Reduksje Ratio

1:5

1:10

Lead (mm)

32

16

Maksimum snelheid (mm/s)

1600

800

Motorsnelheid 3000 (rpm/min)

Max

Lade

Acceleration Deceleration

Horizontaal

0.3G

30

90

Fertikaal

0.3G

5

15

Rated Thrust

98

490

Lineêre gids (mm)

15*12.5-2

Origin Sensor

Out plug

EE-SX672(NPN-SX672P(PNP)

Binnenkant

EE-SX674(NPN-SX674P(PNP)

Gesloten type

Iepen

Folslein-sletten

De krektens is beheind en d'r is in weromfout

De meshing klaring tusken gear en racks is dreech om folslein te eliminearjen (sels mei foarspanningsapparaten kinne d'r lichte klaringen wêze), wat resulteart yn weromfout by reverse beweging. De posisjonearringsnauwkeurigens is meastentiids tusken 0.1 -0.5 mm (modellen mei hege presyzje kinne 0.05 mm berikke, mar de kosten ferheegje signifikant), wêrtroch't it lestich is om te foldwaan oan ultra-precision-senario's (lykas ferwurking fan semiconductor wafers).

De operaasje lûd is relatyf heech

De meganyske ynfloed doe't gears en rekken mesh sil produsearje lûd, benammen by hege snelheden of ûnder swiere loads; De helical tooth design kin ferminderjen lûd, mar it is noch hieltyd heger as oerdracht metoaden lykas bal screws of lineêre motors, en is net geskikt foar omjouwings mei hege lûd easken (lykas medyske apparatuer en laboratoaria).

Hege easken foar ynstallaasje accuracy

It parallellisme fan 'e rek en de ôfwiking fan' e middenôfstân tusken gears sil direkt ynfloed hawwe op it meshing-effekt. As ynstallearre ferkeard, it kin maklik liede ta ferhege wear op 'e tosk oerflak, instabyl oerdracht, en sels jamming, tanimmende ûnderhâld kosten yn it lettere poadium; Profesjonele ark binne nedich foar kalibraasje en ynstallaasje (lykas laser-interferometer-posisjonearring).

Maklik wurde beynfloede troch fersmoarging

De tosk oerflak is bleatsteld oan de bûtenkant (guon modellen hawwe beskermjende covers, mar dit fergruttet kosten), dat kin maklik opfange stof, pún en oare ûnreinheden, dy't liedt ta earme meshing of krassen op it tosk oerflak. Oanfoljende stof-bestindige apparaten (lykas yntrekbere deksels en blaassystemen) moatte yn stoffige omjouwings ynstalleare wurde.

Hege ôfhinklikens fan lubrication

Tooth oerflak wriuwing is sliding wriuwing (ynstee fan rôljende wriuwing). As smering net genôch is, sil it slijtage en waarmtegeneraasje fan tosken fersnelle, de libbensdoer ferkoartje en regelmjittige tafoeging fan spesjalisearre gearoalje of fet fereaskje. De ûnderhâldsyklus is faker as dy fan balskroeven.
