Intermitterende Cam Indexer

Intermittent Cam Indexer is in apparaat mei in nokkenmeganisme dat intermitterende rotaasje as lineêre beweging berikt. Nei it foltôgjen fan de yndeksearring en posysjonearring fan it wurkstik yn in spesifike hoeke of posysje, bliuwt it stasjonêr foar ferwurking, montage, ynspeksje en oare operaasjes, en skeakelt dan wer krekt nei it folgjende wurkstasjon.

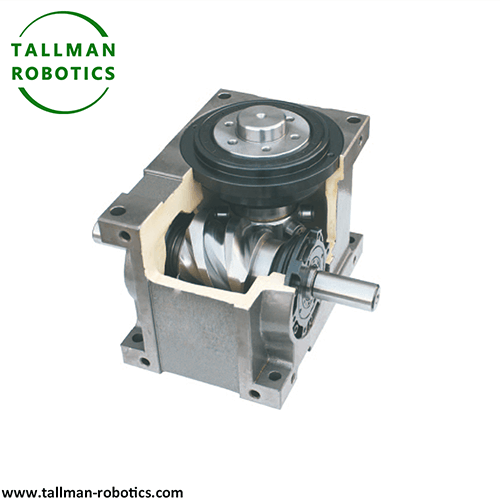

De kearn fan Intermittent Cam Indexer bestiet út in nok (aktive komponint) en in yndeksearjende skiif/folger (passive komponint), dy't bewegingstransmission berikke troch sekuer oerflakkontakt

1). Cam: It is meastal in rotearjende komponint mei in spesjale kontoerkromme (lykas in bûgde nok of in platte nokkenprofyl), oandreaun troch in motor om kontinu en unifoarm te draaien. It kontoerûntwerp bepaalt it bewegingstrajekt en rêsttiid fan 'e oandreaune komponint.

2). yndeksearjende skiif/folger: Ûnderdielen yn kontakt mei de nok (lykas rollers, pins, of grooves) dy't berikke intermitterende beweging troch it triuwen fan de nokken profyl as de nok draait - doe't de "wurkje seksje" fan 'e nok kontakten de follower, de skieding skiif draait of beweecht mei de nokken beweging; As de nokken yn 'e "rêstseksje" (lykas de bôge-seksje) komt, bliuwt it oandreaune diel stasjonêr, en berikt krekte posisjonearring.

3). Key Features: Troch it krekte ûntwerp fan it nokkenprofyl kinne de yndeksearjende hoeke, bewegingssnelheid, fersnelling en rêsttiid fan 'e oandreaune komponint sekuer wurde regele, mei minimale ynfloed en hege posisjonearringsnauwkeurigens (meastentiids oant ± 30 "oant ± 100") tidens beweging.

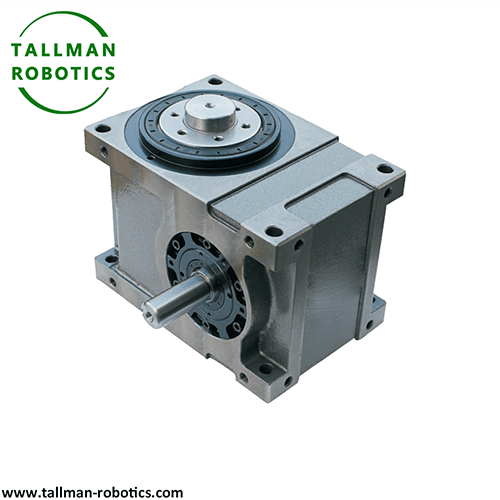

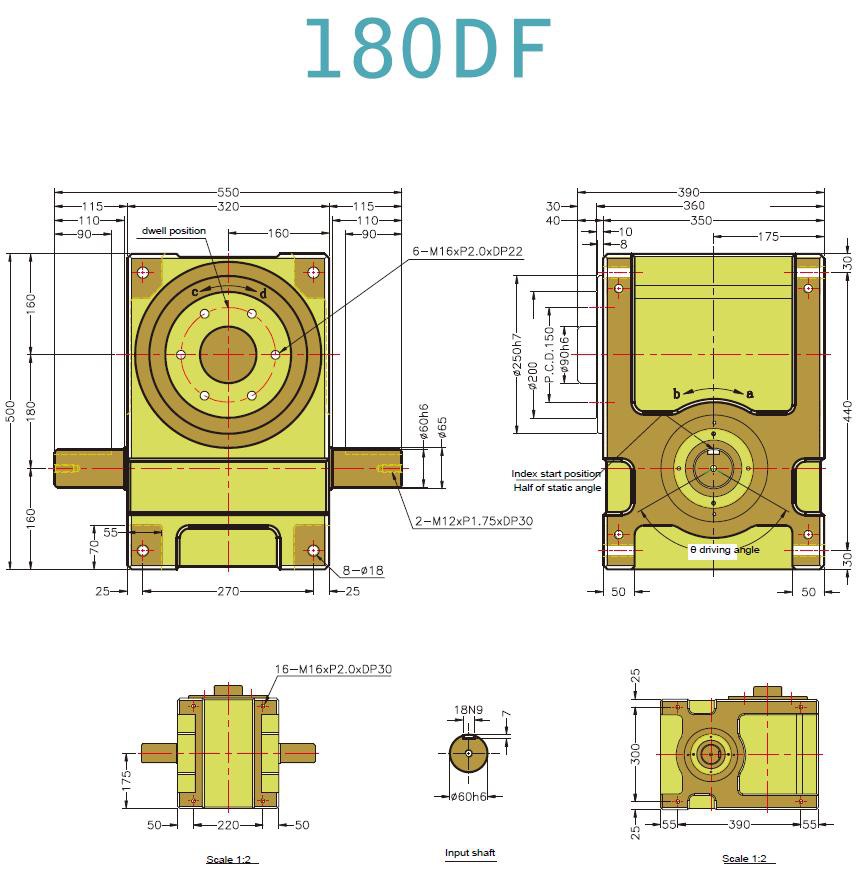

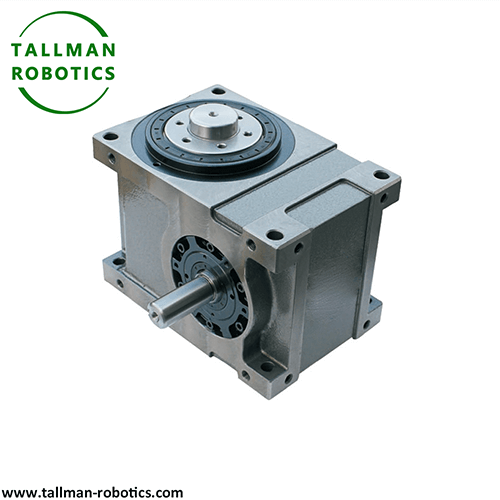

Hjir Op dizze pagina yntrodusearje wy 180 DF Cam Indexers fan TallMan Robotics, dat is de top liedende fabrikant fan Cam Indexer, jo sille gegevensblêd, produksjeôfbyldings, vedio's as folgjend sjen:

Jo binne ek wolkom om mear projekten te besjen of ús fideogalery te besykjen troch Youtube: https://www.youtube.com/@tallmanrobotics

Typyske tapassingsscenario's fan Intermittent Cam Indexer:

Intermittent Cam Indexer wurdt in soad brûkt yn automatisearring apparatuer dy't fereasket periodike wurkstasjon wikseljen, lykas:

Packaging Machinery: Posysje en ferfier fan fleskes en blikjes foar rotearjende fillmasines en etikettemasines.

Elektroanyske produksje: Intermitterende feeding en wurkstasjonswikseling foar testmasines foar PCB-board en chipferpakkingsapparatuer.

Itenferwurking: It foarmjen en sortearjen fan stasjons foar produksjelinen foar biskuit en snoep.

Automatisearre assemblageline: De krekte posisjonearring fan 'e draaitafel foar dielen fan' e gearstalling soarget foar de stabiliteit fan prosessen lykas lassen en oanskerpe.

Medyske apparatuer: Intermitterende oerdracht foar spuitmontagemasines en apparatuer foar ferwurkjen fan infuzjebuis.

Intermittent Cam Indexer is de kearnkomponint foar it realisearjen fan krekte intermitterende beweging op it mêd fan automatisearring. De betrouberens fan 'e meganyske oerdracht en hege presyzje meitsje it in effisjinte oplossing om pneumatyske, hydraulyske of servomotoryndeksearring te ferfangen, foaral geskikt foar senario's dy't strikte stabiliteit en libbenslang fereaskje.
