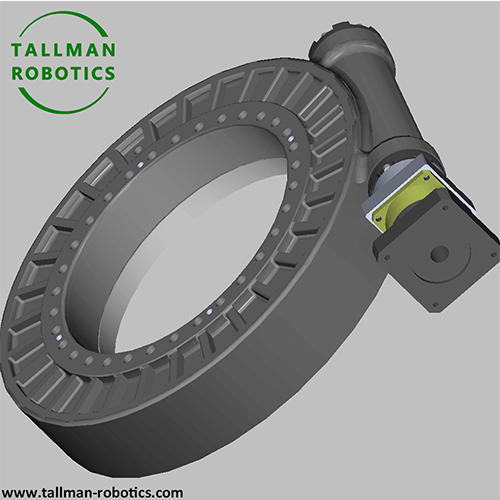

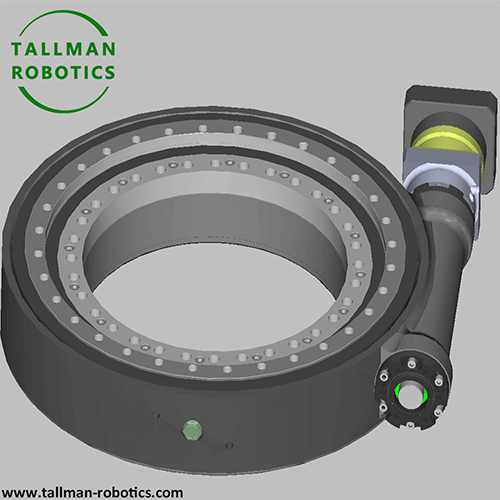

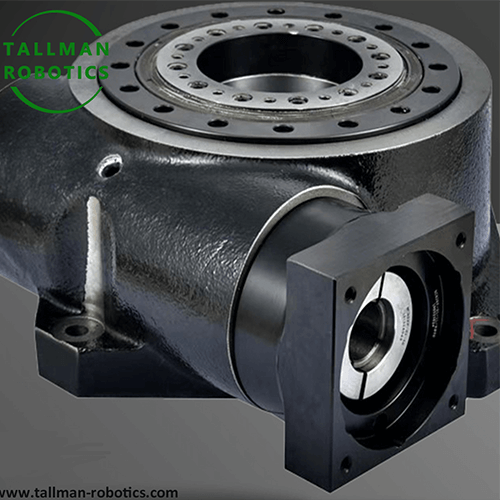

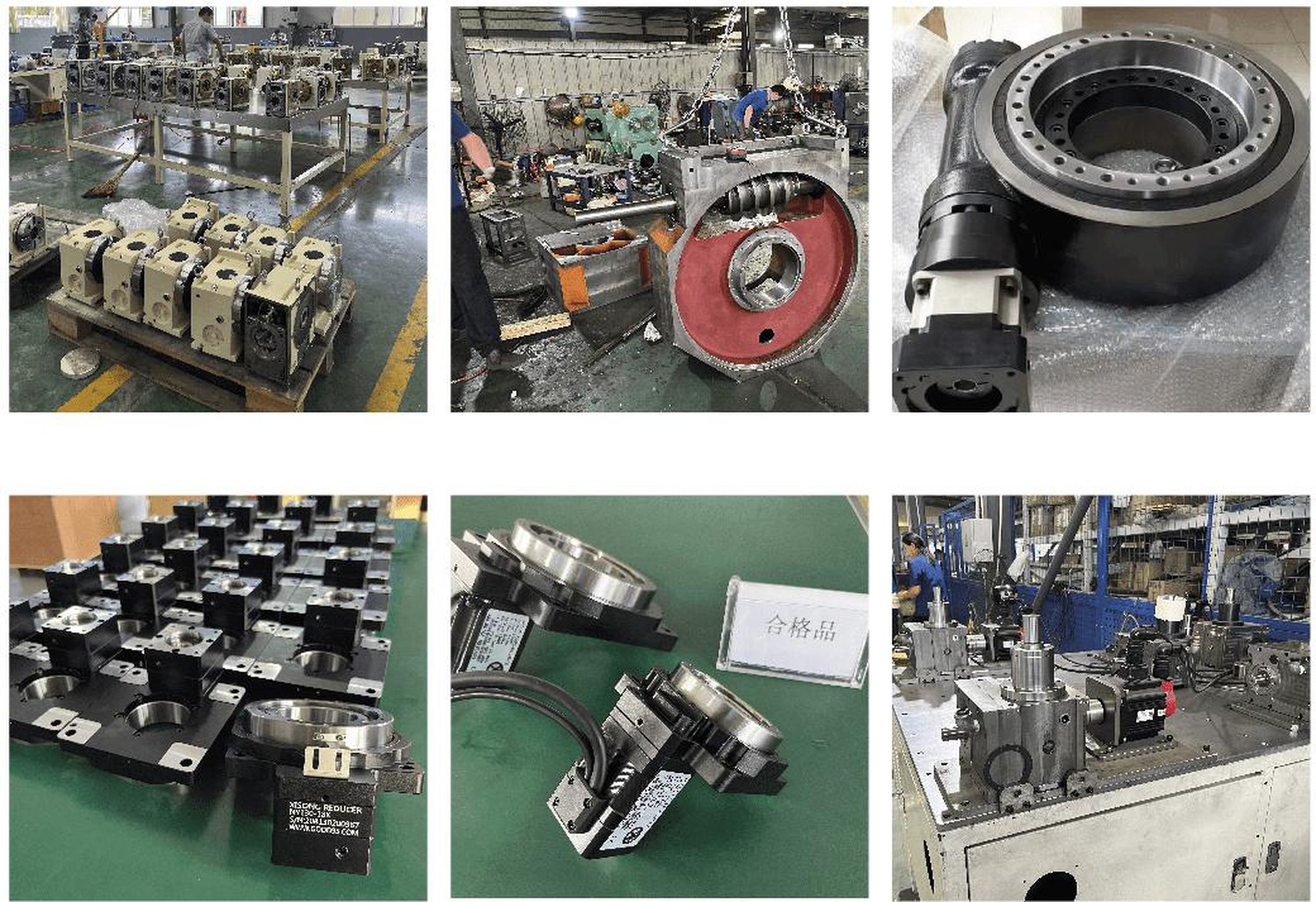

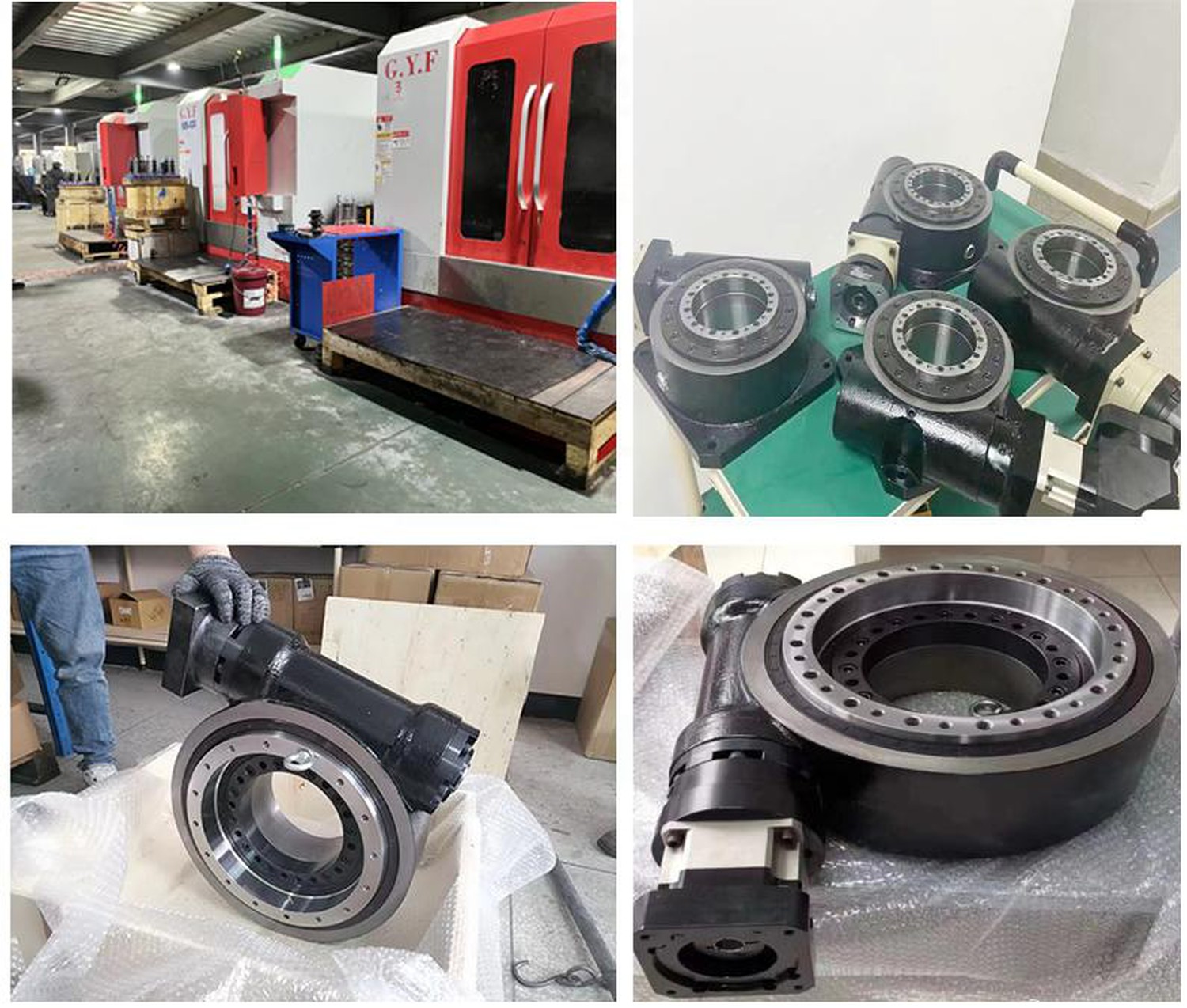

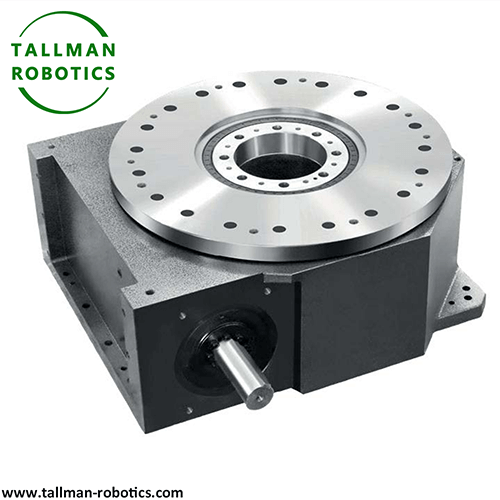

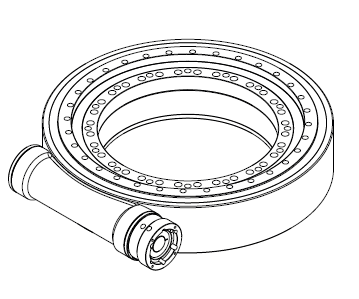

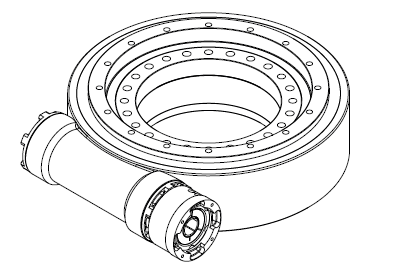

CAM Roller Holle Rotating Tables

1

Drive ienheid:

de "boarne" fan macht ynfier

De driuwende ienheid is meastentiids gearstald út in servo motor of stepper motor en in reduksje meganisme, ferantwurdlik foar it jaan fan rotational macht. De motor is ferbûn mei de nokkenas troch in keppeling of syngroane riem, transmitting rotational beweging nei de nokken meganisme. Om te foldwaan oan ferskillende lading easken, de oandriuwing ienheid kin wurde keppele oan motors fan ferskillende machten (lykas 50W ~ 750W servo motors), en it útfier koppel kin wurde ferhege troch reduksje ratio design (gewoanlik 1:10 ~ 1:100) te foldwaan oan de behoeften fan lichte lading hege -snelheid of swiere lading lege -snelheid senario's

2

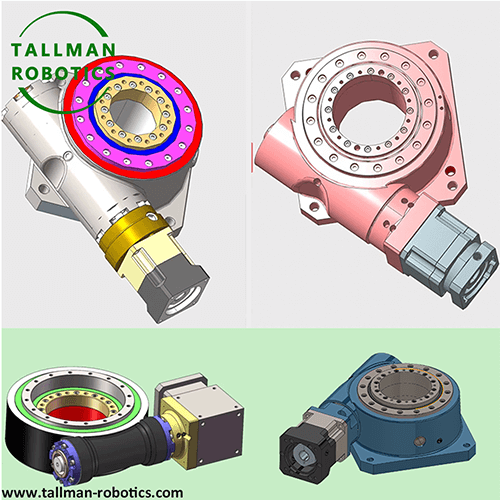

Cam en roller meganisme: de "gapless garânsje" fan de oerdracht kearn

Dit is de kearn oerdracht komponint fan it platfoarm, dat bepaalt de oerdracht krektens en stabiliteit. De nokket oannimt hege -precision grinding ferwurking, en de kontoerkurve is ûntwurpen neffens de beweging easken (lykas unifoarme rotaasje en yndeksearjen posysjonearring); Rollers binne meastentiids silindrysk of trommelfoarmige, makke fan hege -bearing stiel (lykas SUJ2), en it oerflak is ferhurde (hurdens grutter as of gelyk oan HRC60) te ferbetterjen wear ferset. Meardere rollen wurde evenredich ferdield op 'e binnenkant fan' e draaiskiif, nau yn kontakt mei it nokkenprofyl, en oandreaun troch de rotaasje fan 'e nok om de draaiskiif te draaien. Troch it oerflak kontakt tusken de roller en de cam, en it elimineren fan klaring troch pre tensioning design, der is hast gjin werom flater tidens it oerdracht proses, en de posisjonearring accuracy kin berikke binnen ± 10 arc sekonden.

3

Cross Roller Bearings:

in stive stipe "skelet"

Cross roller lagers binne wichtige komponinten dy't de draaitafel stypje. Har ynterne rollers wurde regele yn in 90 graad krús patroan, en se kinne tagelyk wjerstean radiale krêften, axial krêften en overturnende mominten (dy't dreech te berikken mei gewoane djippe Groove ball bearings of thrust lagers). De binnenring fan it lager is fêst ferbûn mei de draaiskiif, en de bûtenring is fêst op 'e basis. Troch ynterferinsje fit of pre tightening krêft oanpassing, it soarget derfoar dat de draaiskiif hat gjin wichtige deformation ûnder hege - snelheid rotaasje of swiere lading. De rigidity kin berikke 100N / μ m of mear, effektyf ûnderdrukke trilling en deflection.

4

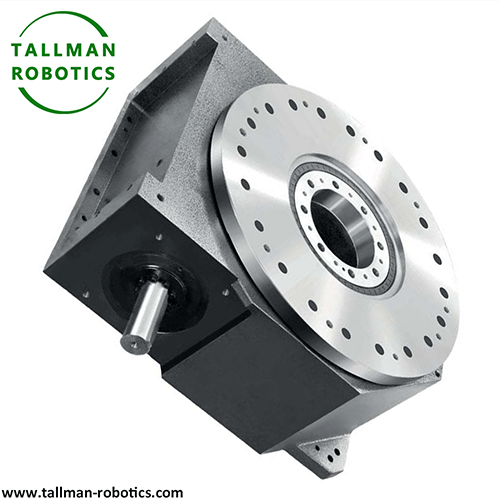

Holle draaitafel:

in "kanaal" foar funksjonele yntegraasje

De draaiskiif is in sirkelfoarmige struktuer mei in holle gat yn it sintrum (meastentiids 20mm ~ 200mm yn diameter, kin oanpast wurde foar gruttere maten), brûkt om troch kabels, gaspipes, optyske fezels, as wurkstikposysjeassen te gean. It oerflak fan 'e draaitafel is foarsjoen fan evenredige ferdielde skroefgatten, dy't de ynstallaasje fan loads fasilitearje (lykas fixtures, testapparatuer en eineffektors fan robotyske earms). It materiaal is meastentiids hege-aluminiumlegering (lykas 6061-T6) of getten izer, dat is anodisearre of ferneatige om oerflakhurdheid en wearbestriding te ferbetterjen.

5

Helpkomponinten:

in stabyl bestjoeringssysteem 'garânsje systeem

Ynklusyf limytsensors (foar oriïntaasjeposysje en beskerming tsjin oerreizgjen), stofkappen (om foar te kommen dat stof en koelmiddel yngeane), smeerynterfaces (om regelmjittich smeervet ta te foegjen om slijtage te ferminderjen), ensfh. Guon hege-modellen yntegrearje ek temperatuersensors en modules foar trillingsmonitoring om echte-tiidmonitoring fan 'e libbensduur fan' e apparatuer te berikken, en it ferbetterjen fan 'e tiid fan' e libbensduur fan 'e apparatuer.

1

Ultra hege posisjonearring krektens en repetitive posisjonearring krektens

Troch de naadleaze oerdracht fan nokkelrollen en de stive stipe fan krúsrollelagers, kin de krektens fan 'e platfoarmposysjonearring binnen ± 5 30 bôgesekonden (1 bôgesekonde ≈ 0.00028 graad), mei in werhelling fan posisjonearring fan minder as of lyk oan ± 5 bôgesekonden regele wurde. Dizze krektens is genôch om te foldwaan oan easken op mikronivo, lykas ynspeksje fan halfgeleiderwafels en gearstalling fan optyske komponinten.

2

Hege rigiditeit en load-dragende kapasiteit

Cross roller bearings kinne wjerstean radiale loads (meastentiids 500 ~ 5000N), axial loads (300 ~ 3000N), en omslaan mominten (10 ~ 500N • m). Mei it oerflak kontakt oerdracht fan cam rollers, sels ûnder swiere lesten of hege - snelheid rotaasje (oant 300rpm), de radiale en axial runout fan 'e draaiskiif kin wurde regele binnen 0.01mm, garandearje de stabiliteit fan it ferwurkjen of testen proses.

3

Leech lûd en soepele operaasje

Troch it ûntbrekken fan gear-meshende ynfloed en wriuwing tidens it oerdrachtproses, is it bestjoeringslûd fan it platfoarm normaal Minder as of gelyk oan 60dB (lykweardich oan normaal konversaasjevolumint), en de trillingsfersnelling is Minder as of gelyk oan 0.1g, wêrtroch it geskikt is foar omjouwings lykas medyske apparatuer en laboratoariumynstruminten dy't gefoelich binne foar lûd en trilling.

4

Yntegraasje gemak fan holle struktuer

It sintrale holle gat lit pipelines direkt trochgean, om de bewegingsbeperkingen te foarkommen dy't feroarsake binne troch ferstriken fan pipeline yn tradisjonele rotearjende platfoarms en it ferienfâldigjen fan it ûntwerp fan apparatuerbedrading. Bygelyks, yn automatisearre welding apparatuer, welding tried en beskermjende gas buis kinne wurde direkt ferbûn mei de welding gun fia holle gatten, ferminderjen pipeline ynterferinsje problemen.

Searje

CAM roller type hol rotearjend platfoarms

Model

TMW68

TMW90

TMW115

TMW215

TMW315

TMW415

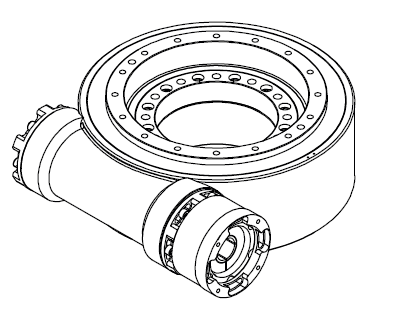

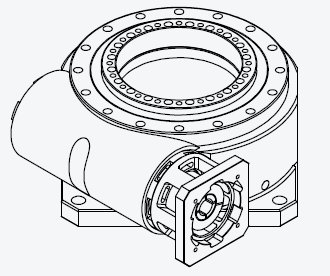

Photos

Untwerplast (kgs)

Minder as of gelyk oan 80 kg

Minder as of gelyk oan 280 kg

Minder as of gelyk oan 500 kg

Minder as of gelyk oan 1600kgs

Minder as of gelyk oan 2,5 ton

Minder as of gelyk oan 4,5 ton

Maksimum diameter fan rotearjende plaat (mm)

Minder as of gelyk oan 500 mm

Minder as of gelyk oan 900 mm

Minder as of gelyk oan 1200mm

Minder as of gelyk oan 2000mm

Minder as of gelyk oan 2500mm

Minder as of gelyk oan 3000mm

Motor type

Planetêre gear + Servomotor

Planetêre gear + Servomotor

Planetêre gear + Servomotor

Planetêre gear + Servomotor

Planetêre gear + Servomotor

Planetêre gear + Servomotor

Motor yn konfiguraasje

0.4kW/0.75kw

80 flange Servo

80/130 flange Servo

130/180 flange Servo

180 flange Servo

180 flange Servo

Reduksje ferhâlding fan rotearjend lichem

1:20i

1:20i

1:20i

1:40i

1:60i

1:60i

Omdraaiend momint

400 N.m

625N.m

1028N.m

3500N.m

14000 N.m

30000 N.m

Tastean ynput koppel

Minder as of gelyk oan 30 Nm

Minder as of gelyk oan 72 Nm

Minder as of gelyk oan 90 Nm

Minder as of gelyk oan 500 Nm

Minder as of gelyk oan 500 Nm

Minder as of gelyk oan 500 Nm

Rated útfier koppel

Minder as of gelyk oan 600 Nm

Minder as of gelyk oan 1440 Nm

Minder as of gelyk oan 1800 Nm

Minder as of gelyk oan 20000 Nm

Minder as of gelyk oan 30000 Nm

Minder as of gelyk oan 30000 Nm

Tastean inertiamomint

75N.m

220 N.m

260 N.m

18000 N.m

Tasteanbere ynfier snelheid

2000 R/min

2000 R/min

2000 R/min

1200 R/min

2000 R/min

2000 R/min

Werhelje posisjonearring accuracy

±5 bôge-sek

±5 bôge-sek

±5 bôge-sek

±5 bôge-sek

±5 bôge-sek

±5 bôge-sek

Positioning accuracy

±10 bôge-sek

±10 bôge-sek

±10 bôge-sek

±10 bôge-sek

±10 bôge-sek

±10 bôge-sek

Platfoarm konsintrisiteit

0,02 mm

0,02 mm

0,02 mm

0,02 mm

0,02 mm

0,02 mm

Platfoarm Parallelism

0,02 mm

0,02 mm

0,02 mm

0,02 mm

0,02 mm

0,02 mm

Accuracy libben

20000 (intermitterende beweging)

Struktuer type

Cam roller + cross roller lager

Beskerming Grade

IP50

IP50

IP50

IP50

IP50

IP50

Gewicht (kg)

16 kgs

24

45

120

200

300

Driver en Kabel

Bestjoerder en kabel levere as Motor levere troch Tallman Robotics Limited (normaal konfigurearje wy Delta, Inovance)

Face rotearjende Plate

Fersoarge as nedich.(Tekening levere troch de kliïnten)

Sensors

Fotoelektryske sensor, heakjes, sensorplaten, skroeven binne foar opsjes.

1

3C elektroanyske produksje:

de kearn fan precision gearkomste en testen

Yn 'e produksje fan elektroanyske produkten lykas mobile tillefoans en kompjûters, platfoarms wurde brûkt foar PCB board yndeksearje en posysjonearring (lykas hoeke oanpassing by boarjen en mounting), skerm module bonding en ôfstimming (werhelle posisjonearring accuracy moat wêze Minder as of gelyk oan ± 10 bôgesekonden), en kamera lens gearstalling (fersoargje optyske axis). Bygelyks, yn 'e gearstalling fan' e kameramodule fan in beskate mobile tillefoanfabrikant, driuwt it platfoarm de module om nei ferskate hoeken te draaien, en wurket gear mei it fisuele systeem om hege -precision bonding fan linzen en sensoren te berikken, wat resulteart yn in opbringstrate fan mear dan 99,5%.

2

Numeryske kontrôlemasjine-ark en ferwurkingssintra:

De "Precision Responsibility" fan 'e fjirde as

As de fjirde rotaasje-as fan CNC-masjine-ark, kin it platfoarm workpieces ride om multi-hoekferwurking te berikken (lykas milling, boarjen, snijwurk), benammen geskikt foar it ferwurkjen fan komplekse kromme dielen (lykas mallen, loftfeartkomponinten). Bygelyks, yn 'e ferwurking fan lytse presysfoarmen, driuwt it platfoarm de rotaasje fan' e skimmelblank en, yn 'e mande mei de spindel, berikt 360 graden gjin deade hoeksnijen, mei in ferwurkingsnauwkeurigens fan ± 0.005mm.

3

Medyske apparatuer:

stabile garânsje foar presys operaasje

Yn medyske testynstruminten lykas biogemyske analysators en CT-apparatuer, wurdt it platfoarm brûkt foar it rotearjen en ferdielen fan 'e samplebak om krekte wikseljen fan samples tusken ferskate teststasjons te garandearjen; Yn sjirurgyske robots tsjinnet it platfoarm as in mienskiplike rotaasje-ienheid om fyn oanpassing fan sjirurgyske ynstruminten te berikken (lykas hoekkontrôle yn laparoskopyske sjirurgy), it foarkommen fan de ynfloed fan meganyske trilling op sjirurgyske krektens.

4

Semiconductor en fotovoltaïske produksje:

In Key Link yn Micro skaal Control

Yn semiconductor wafer ynspeksje apparatuer, it platfoarm driuwt de wafer te draaien en, yn gearhing mei in laser detector, foltôging oerflak defect skennen mei in posisjonearring accuracy fan Minder as of gelyk oan ± 5 arc sekonden; Yn 'e string-welding-apparatuer fan fotovoltaïske sellen realisearret it platfoarm de rotaasje en ôfstimming fan' e sellen, it garandearjen fan krekte kontakt fan 'e weldingelektroden en it ferbetterjen fan de konverzje-effisjinsje fan' e sellen.

5

Apparatuer foar ferpakking en etikettering:

in effisjinsjemotor foar posisjonearring op hege-snelheid

Yn hege-ferpakkingsproduksjelinen (lykas kosmetika en farmaseutyske ferpakkingen), driuwt it platfoarm de rotaasje fan ferpakkingsdoazen en wurket gear mei etikettemasines om mear-faceted labeling te foltôgjen (lykas circumferential labeling fan silindryske konteners). De bestjoeringssnelheid kin 200rpm berikke en de etiketteakkuraasje is ± 0.1mm, foldogge oan de estetyske easken fan hege -ferpakking

Case

Eask

Oplossing

Effekt

In bepaalde assemblageline foar elektroanyske sensor foar auto's

Om krekte gearstalling fan sensorchips en metalen skelpen te berikken, is it nedich dat de ôfstimmingsflater tusken de chippinnen en de shell-ynterface is Minder as of gelyk oan ± 0.02mm, en de gearstallingssyklustiid is Minder as of gelyk oan 2 sekonden per stik.

Adopte in cam roller hol rotearjend platfoarm mei in lading fan 100kg en in posisjonearring krektens fan ± 10 arc sekonden, keppele oan in fisueel posisjonearring systeem. It platfoarm driuwt de shell om te draaien nei it gearstallingsstasjon. Nei't it fisuele systeem de pinposysje erkent, past it platfoarm de hoeke oan om krekte ôfstimming te berikken, en dan foltôget de meganyske earm de parsefit.

De gearkomste flater wurdt regele binnen ± 0.015mm, de syklus tiid is stabyl op 1.8 sekonden per stik, en de apparatuer utilization rate wurdt ferhege nei 98%.

In bepaalde apparatuer foar testen fan optyske lens

Om de boligens en brekkingsyndeksuniformiteit fan 'e lens te testen, moat de lens elke 5 graden pauze binnen in 360 graden berik, mei in trilling fan Minder as of gelyk oan 0.001mm op it momint fan pauze.

Kies in holle rotearjende platfoarm mei hege rigiditeit, berikke yndeksearjende posysje troch servomotor sluten-luskontrôle, en ferminderje eksterne trillingsinterferinsje mei in skok-absorberende basis.

De trillingsamplitude tidens elke pauze is Minder as of gelyk oan 0.0008mm, en de repetabiliteitsflater fan 'e deteksjegegevens is Minder as of gelyk oan 0.5%, en foldocht oan'e easken fan hege -precision optyske deteksje.
