Cryogenic Planetary Gear Reducer, as in presyzje-oerdrachtapparaat dat snelheid kin ferminderje en koppel kin ferheegje yn ekstreme temperatueromjouwings (normaal fariearjend fan -60 graden oant +200 graden, en guon spesjale modellen, kinne dekke fan -196 graden oant +300 graden). Planetêre ferminderers foar hege en lege temperatuer binne de "brêge" wurden dy't krêftboarnen en actuators ferbine. Op grûn fan it behâld fan de foardielen fan kompakte struktuer en hege koppeldichtheid fan tradisjonele planetêre reduksjers, brekt it troch de beheiningen fan hege en lege temperatueromjouwings op oerdrachtsystemen troch materiaal ynnovaasje, strukturele optimalisaasje, en prosesupgrades, en leveret betroubere machtoplossingen foar apparatuer ûnder ekstreme arbeidsomstannichheden.
Cryogenic Planetary Gear Reducer is presys macht oerdracht kearnen yn ekstreme omjouwings. Yn hege-fjilden lykas yndustriële automatisearring, loftfeart en nije enerzjy, moat apparatuer faak stabyl operearje ûnder temperatueromstannichheden fier bûten konvinsjonele omjouwings.
Hege en lege temperatuer Planetary Reducer is in planetêre gear oerdrachtapparaat spesifyk ûntworpen foar ekstreme temperatueromjouwings. Syn kearnfunksje is it konvertearjen fan hege-leech koppelynput fan krêftboarnen lykas motors yn lege-hege koppelútfier fia gear-meshing, wylst it garandearjen fan oerdrachtsnauwkeurigheid, effisjinsje en libbensdoer ûnder ôfwikseljend hege en lege temperatueren of trochgeande ekstreme temperatueren.
De basisstruktuer fan Cryogenic Planetary Gear Reducer is yn oerienstimming mei tradisjonele planetêre gearboxes, besteande út fjouwer kearnkomponinten: de sinne gear, planeet gears, ring gears, en planet carrier. De sintrale sinne gear ûntfangt macht input en driuwt de lyklik ferdield planeet gears (meastentiids 3 -6) te draaien om it. De planeet gears tagelyk mesh mei de fêste of rotearjende ring gear oan de bûtenkant, en úteinlik útfier macht troch de planeet drager dy't draacht de planeet gears. Dizze "multi tooth meshing" struktuer soarget foar even krêftferdieling, mei natuerlik hege draachkapasiteit en kompaktheid, wylst syn oanpassingsfermogen foar hege en lege temperatuer it kearnpunt foar upgrade is dat it ûnderskiedt fan gewoane ferminderers.

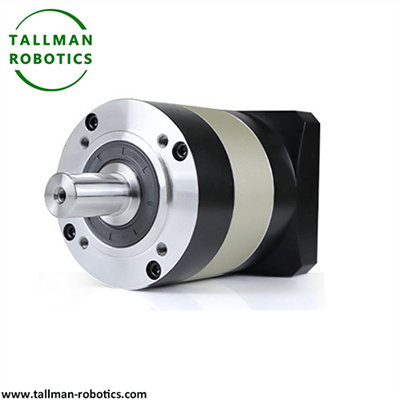

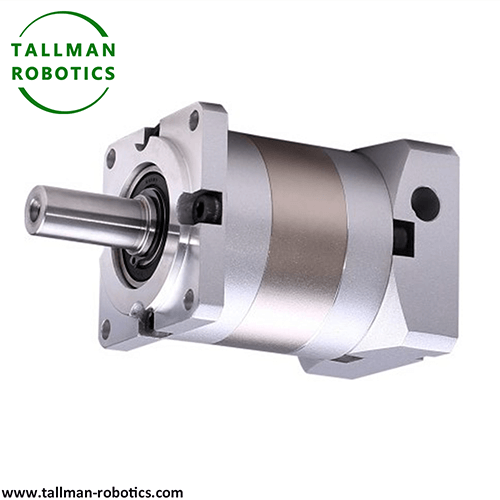

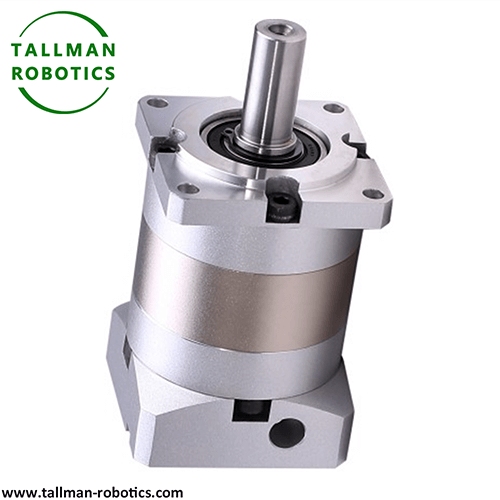

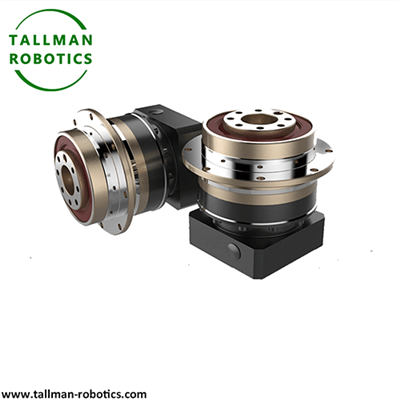

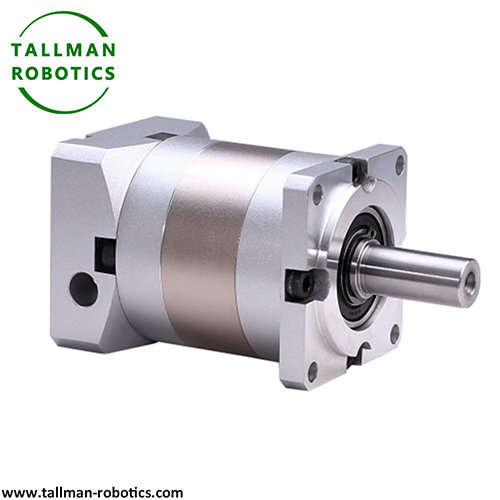

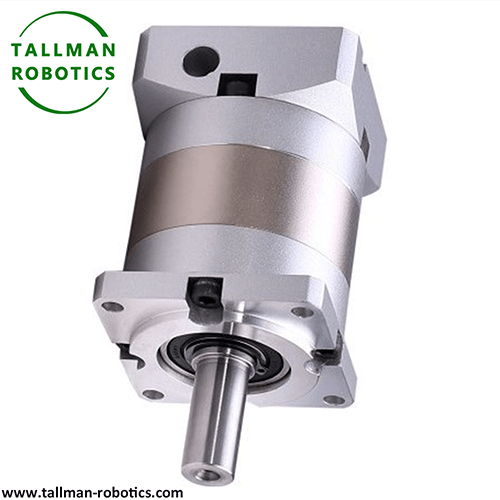

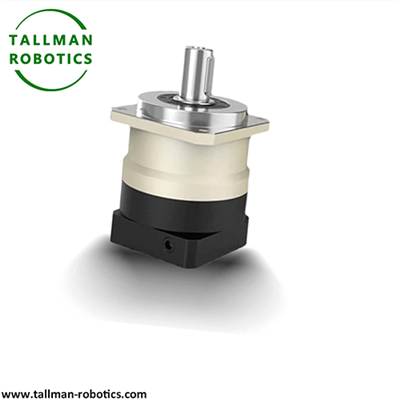

Hjir Op dizze pagina yntrodusearje wy ús seriële Cryogenic Planetary Gear Reducer, jo sille berikken, ôfmakke gearboxen, fideo's fan test as folgjend sjen:
Jo binne ek wolkom om mear projekten te besjen of ús fideogalery te besykjen troch Youtube: https://www.youtube.com/@tallmanrobotics
|
-196 graad -+200 graad Cryogenic Planetary Gear Reducer |
|
|
|
Om te gean mei ekstreme temperatuerútdagings, binne doelgerichte ynnovaasjes makke yn it ûntwerp, materialen en prosessen fan planetêre gearboxen mei hege en lege temperatuer, mei kearntechnologyen rjochte op de folgjende gebieten:
|
Seleksje fan hege en lege temperatuer resistinte materialen |
Materialen binne de basis fan oanpassing oan hege en lege temperatueren, en kearnmaterialen mei oerienkommende prestaasjes moatte wurde selektearre neffens it doeltemperatuerberik |
Gear en as ûnderdielen |
Titanium alloys (TC4) en nikkel basearre alloys (Inconel 718) wurde faak brûkt yn lege - temperatuer omjouwings, dat kin behâlde goede taaiens en sterkte ûnder - 200 graden; Foar hege -temperatueromjouwings wurde hege temperatuerlegeringen (GH4169) en keramyske gearstalde materialen (lykas SiC fersterke keramyk) selektearre, dy't temperatueren boppe 300 graden kinne ferneare en in poerbêste oksidaasjebestriding hawwe. |
|
Planetêre drager en shell |
Precipitation ferhurde RVS (17-4PH) of getten titanium alloy wurde faak brûkt om lykwicht sterkte, corrosie ferset, en termyske stabiliteit, it ferminderjen fan strukturele deformation feroarsake troch temperatuer feroarings. |
||
|
Sealing en auxiliary komponinten |
De sealing komponinten wurde selektearre út perfluoroether rubber (FFKM) of metalen balgen sealing. De eardere kin -20 graden oant +260 graden wjerstean, wylst de lêste de sealingprestaasjes by ultra-hege temperatueren behâlde kin; De lagerkoai is makke fan polyimide (PI) of metaalmateriaal om lege -temperatuerbrokkeling of ferâldering op hege temperatuer te foarkommen. |
||
|
Spesjaal ûntwerp fan lubrication systeem |
Smering is de lifeline fan oerdracht mei hege en lege temperatuer, en in oanpast smeerplan moat wurde ûntwikkele basearre op it temperatuerberik |
Lege temperatuer lubrication |
it brûken fan syntetyske poly (alfa olefin) (PAO) basearre smeer oalje of silisium -basearre smeer grease, dat hat in leech friespunt (kin sa leech as - 60 graden of minder), goede lege-temperatuer fluidity, en kin foarmje in stabile oalje film yn ekstreem kâlde omjouwings. |
|
Hege temperatuer lubrication |
Kies polytetrafluorethylene (PTFE) basearre fêste smeermiddelen of molybdenum disulfide (MoS ₂) droege film smeermiddelen. Solid lubricants net ferdampe of ûntbine by hege temperatueren, en kin behâlde lubrication effekten foar in lange tiid; Guon senario's foar ekstreme hege temperatueren kinne ek "sels-smerende lagers + gear oerflak sulfurization behanneling" brûke om wriuwing te ferminderjen troch oerflakmodifikaasje. |
||
|
Wide temperatuer berik oanpassing |
Foar ferminderers dy't moatte wurkje yn ôfwikseljend hege en lege temperatuer omjouwings, ester syntetyske smeermiddels wurde faak brûkt, mei in gaadlik temperatuer berik fan -40 graden oant +150 graden, balancing hege en lege temperatuer prestaasjes. |
||
|
Optimalisaasje fan struktuer en proses |
Offset de effekten fan temperatuerferoaringen troch struktureel ûntwerp |
Termyske kompensaasjestruktuer |
"Elastyske pinnen" of "ringen foar oanpassing fan klaring" wurde brûkt by de ferbining tusken it gear en de skacht, wêrtroch't de komponinten frij útwreidzje en kontraktearje as de temperatuer feroaret, it foarkommen fan jamming of losmeitsjen. |
|
Symmetryske yndieling |
De planetêre gears wurde evenredich ferdield en nimme in symmetryske struktuer oan om krêftôfwiking te ferminderjen feroarsake troch unjildige temperatuer en soargje foar glêde oerdracht. |
||
|
Precision Machtigingsformulier technology |
it brûken fan "behanneling mei lege-temperatuerferâldering" om ynterne stress yn materialen te eliminearjen en ferfoarming by lege temperatueren te ferminderjen; It gear oerflak wurdt behannele mei "nitriding" of "carbonitriding" te ferbetterjen wear ferset en wurgens sterkte by hege en lege temperatueren. |
Yn ferliking mei gewoane planetêre gearboxen hawwe planetêre gearboxen mei hege en lege temperatuer signifikante foardielen yn ekstreme omjouwings:
|
Wide temperatuer berik oanpassingsfermogen |
It kin stabyl wurkje fan -60 graden oant +200 graden (spesjale modellen dekke fan -196 graden oant +300 graden), foldwaan oan 'e behoeften fan ekstreme senario's lykas loftfeart en kryogenyske apparatuer. |
|
Hege oerdracht krektens |
Troch optimisaasje fan materiaalstabiliteit en struktureel kompensaasjeûntwerp kin de oerdrachtklaring noch binnen 0,1 bôgeminuten regele wurde, sels ûnder swiere temperatuerferoarings, en soarget foar de posisjonearring fan 'e actuator. |
|
Hege betrouberens en lange libbensdoer |
De hege en lege temperatuer resistinte materialen en spesjale lubrication systeem gâns ferminderje it risiko fan wear en falen yn ekstreme omjouwings, mei in gemiddelde tiid tusken mislearrings (MTBF) fan mear as 10000 oeren. |
|
Kompakt en hege koppeldichtheid |
It erven fan de strukturele foardielen fan planetêre oerdracht, it útfierkoppel is mear as 30% heger as gewoane reduksjers foar hege en lege temperatueren ûnder itselde folume, geskikt foar ekstreme miljeu-apparatuer mei beheinde romte. |
|
Leech lûd en lege trilling |
De symmetryske struktuer en presyzje ferwurkingsproses fan multi-tooth meshing makket it mooglik om te operearjen mei lûd kontrolearre ûnder 65dB by hege en lege temperatueren, it ferminderjen fan trilling ynterferinsje foar de apparatuer. |
De ekstreme oanpassingsfermogen foar it miljeu fan Cryogenic Planetary Gear Reducer makket se ûnmisber yn meardere hege-fjilden:
|
Aerospace |
Satellythâldingskontrôlesystemen, raket-oandriuwingsmeganismen, oerdrachten fan lâningsgestel fan fleantugen, ensfh. |
|
Cryogenic en lege temperatuer Engineering |
LNG-opslachtankmixerapparaat, leech-frysertransmissionsysteem, supergeleidende apparatuerkoelmeganisme, ensfh., moatte noch stabyl operearje yn floeibere stikstofomjouwing by -196 graden. |
|
Yndustriële ovens en apparatuer foar hege-temperatuer |
Heat behanneling oven conveyors, glês foarmjende apparatuer, fotovoltaïsche silisium sintering masines, ensfh, moatte behâlden de oerdracht krektens yn in hege temperatuer omjouwing fan 150-300 graden. |
|
Op it mêd fan nije enerzjy |
d'r binne yaw- en pitchsystemen foar wynenerzjyapparatuer (by steat om lege temperatueren fan -40 graden en sterke wynlasten te wjerstean) en fotovoltaïske folchsystemen (by steat om hege temperatuereksposysje en dei-nacht temperatuerferskillen te wjerstean). |
|
Spesjale auto's en apparatuer |
It oandriuwsysteem fan poalûndersyksauto's en woastynoff-auto's moat oanpasse oan ekstreme temperatuerferskillen fan -50 graden oant +80 graden; Radar draaiende meganisme, missile launcher oerdracht, ensfh yn militêre apparatuer. |
De folgjende punten moatte wurde opmurken by it selektearjen en brûken fan planetêre ferminderers foar hege en lege temperatuer:
|
Ferklearje temperatuer berik |
Selektearje it oerienkommende waarmte-resistinte model basearre op de leechste en heechste temperatueren fan 'e eigentlike wurkomstannichheden, om "leech-temperatuermodellen te foarkommen dy't brûkt wurde yn hege-temperatueromjouwings" of "hege-temperatuermodellen oer ûntworpen". |
|
Matching load en reduksje ratio |
Op grûn fan 'e krêftboarne, snelheid en koppeleasken fan' e actuator, berekkenje de passende reduksjeferhâlding om te soargjen dat it útfierkoppel fan 'e reduksje in feiligensmarzje hat fan 1.2-1.5 kear by hege en lege temperatueren. |
|
Lubrication ûnderhâld |
Kontrolearje de smeerstatus regelmjittich, foarkomme dat smeermiddel solidifikaasje yn omjouwings mei lege temperatueren, foarkomme smeermiddel ferdamping yn omjouwings mei hege temperatuer, en ferfange passende spesjale smeermiddelen neffens de wurksyklus. |
|
Ynstallaasje en beskerming |
Soargje derfoar dat de coaxiality flater is binnen 0.1mm / m tidens ynstallaasje te ferminderjen ekstra stress; Omjouwings mei hege temperatueren fereaskje de ynstallaasje fan isolaasjebedekkingen, wylst omjouwings mei lege-temperatueren it beskôgjen fan isolaasjemaatregels fereaskje om temperatuerfluktuaasjes te ferminderjen. |
De planetêre gearbox mei hege en lege temperatuer is in produkt fan 'e yntegraasje fan meganyske oerdrachttechnology, materiaalwittenskip en smeertechnology. It brekt troch de beheiningen fan ekstreme temperatueren op macht oerdracht en jout kearn oerdracht stipe foar hege -ein fjilden lykas loftfeart, nije enerzjy, en kryogenic engineering. Mei de tanimmende fraach nei oanpassing oan ekstreme omjouwings yn yndustriële apparatuer, Cryogenic Planetary Gear Reducer sil trochgean mei opwurdearje yn materiaal ynnovaasje (lykas nije keramyske gearstalde materialen), yntelliginte smering (lykas adaptive temperatuer lubrication systemen), en tastân kontrôle (yntegreare temperatuer sensor echte -tiid warskôging), en wurdt de "standert oerdracht ûnder ekstreme wurkomstannichheden".
